CPU 성능 향상 기법

01. 빠른 CPU를 위한 설계 기법

클럭

• 클럭 속도가 높아지면 CPU는 명령어 사이클을 더 빠르게 반복하고 다른 부품들도 발맞춰 더 빠르게 작동한다.
• 클럭 속도는 **헤르츠(Hz)**단위로 측정한다.
  • 1초 1번 반복하면 1Hz, 100번 반복하면 100Hz
• 즉, 클럭 속도가 높은 CPU는 빠르게 작동한다.
• 하지만, 클럭속도만으로 CPU의 성능을 올리는 것은 한계가 있다.

고성능을 요하는 순간에는 순간적으로 최대 클럭 속도를 강제로 높이는데 이런 기법을 **오버클럭킹(overclocking)**이라 한다.

코어와 멀티코어

• CPU의 성능을 높이는 방법 중에는 코어와 스레드 수를 늘리는 방법이 있다.

• 코어(Core) : CPU 내에서 명령어를 실행하는 부품으로 여러 개 일 수 있다.

  • ex) 8Core라고 한다면 ? 명렁어를 실행하는 부품을 8개 포함하고 있다는 뜻이다.

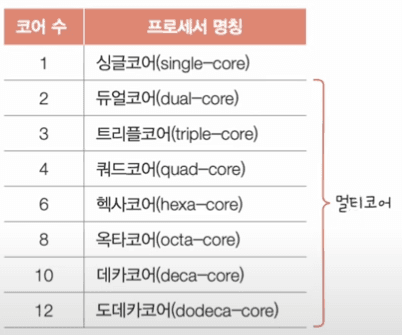

• 코어를 여러 개 포함하고 있는 CPU를 멀티 코어(multi-core) CPU 또는 멀티코어 프로세서라 한다.

  • 멀티코어 프로세서 : 여러 개의 코어를 포함하고 있는 CPU
  • 명령어를 처리하는 일꾼이 여러 명 있는 것과 같다.

• ❗️ 코어마다 처리할 명령어들을 얼마나 적절하게 분배하느냐가 중요하고, 그에 따라 연산 속도는 크게 달라진다.

스레드와 멀티스레드

💡 스레드란?
사전적 의미로는 '실행 흐름의 단위'라고 하지만, 이 정의를 그대로 받아들이지 않아야한다.
> CPU에 사용되는 스레드가 두가지로 나뉜다.

1. 하드웨어적 스레드
2. 소프트웨어적 스레드

하드웨어적 스레드

• '하나의 코어가 동시에 처리하는 명령어 단위'를 의미한다.

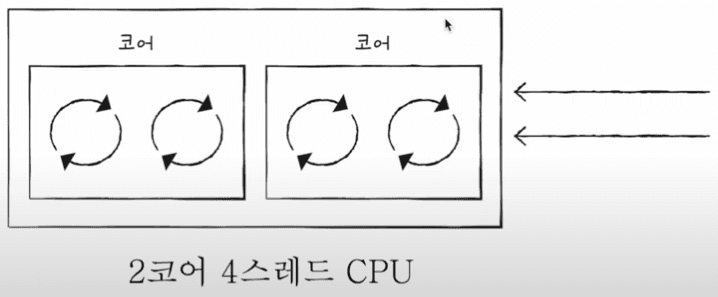

• ex) 2코어 4스레드 👉🏻 명령어를 실행하는 부품 2개, 한 번에 4개의 명령어를 처리할 수 있는 CPU
• 멀티스레드(multithread)프로세서 or 멀티스레드 CPU : 하나의 코어로 여러 명령어를 동시에 처리하는 CPU

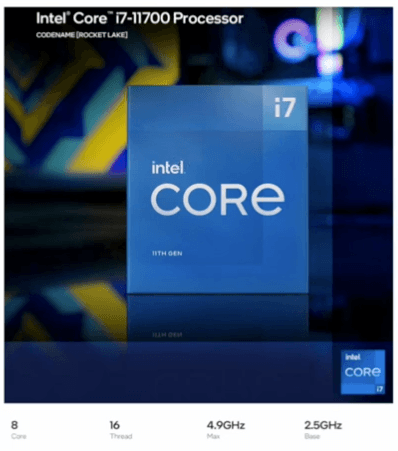

• 명령어를 실해하는 부품을 8개 포함하고, 한 번에 16개의 명령어를 처리할 수 있는 CPU를 의미한다.
• 하이퍼스레딩(hyper-threading) : 인텔의 멀티스레드 기술

스프트웨어적 스레드

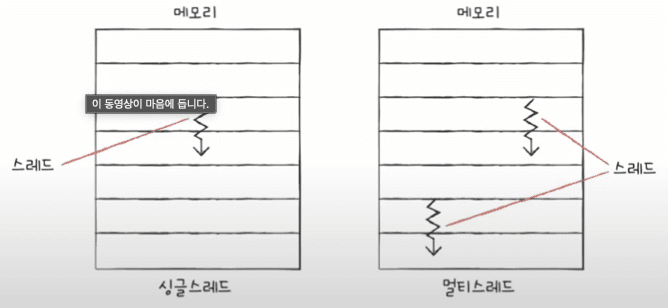

• '하나의 프로그램에서 독립적으로 실행되는 단위'를 의미한다.

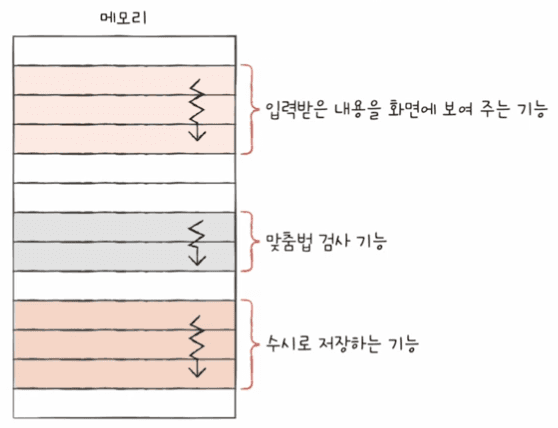

❗️ 워드 프로세서 프로그램을 개발한다는 가정에 아래의 기능이 동시에 수행되길 원한다.

1. 사용자로부터 입력받은 내용을 화면에 보여 주는 기능
2. 사용자가 입력한 내용이 맞춤법에 맞는지 검사하는 기능
3. 사용자가 입력한 내용을 수시로 저장하는 기능

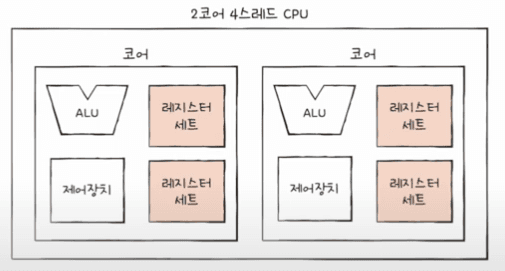

멀티스레드 프로세서

• 소프트웨어적으로 정의된 스레드는 스레드

• CPU에서 사용되는 스레드는 하드웨어 스레드

• 실제로 설계하는 일은 매우 복잡하지만, 가장 큰 핵심은 레지스터이다.

• 하드웨어 스레드를 논리 프로세서(logical processor)라고 부르기도 한다.

💡 총 정리

• 하드웨어적 정의 : 하나의 코어가 동시에 처리하는 명령어 단위를 의미한다.

• 소프트웨어적 정의 : 하나의 프로그램에서 독립적으로 실행하는 단위를 의미한다.
  (스레드를 위 두가지로 구분지어 기억하자. )

• 코어 : 명령어를 실행할 수 있는 '하드웨어 부품'

• 스레드 : 명령어를 실행하는 단위

• 멀티코어 프로세서 : 명령어를 실행할 수 있는 하드웨어 부품이 CPU안에 두개 이상 있는 CPU

• 멀티스레드 프로세서 : 하나의 코어로 여러개의 명령어를 동시에 실행할 수 있는 CPU

02. 명령어 병렬 처리 기법 (ILP : Instruction-Level Parallelism)

• 명령어를 동시에 처리하여 CPU가 놀지 않고 시간을 알뜰하게 쓰며, 한시도 쉬지 않고 작동시키는 기법

명령어 파이프라인

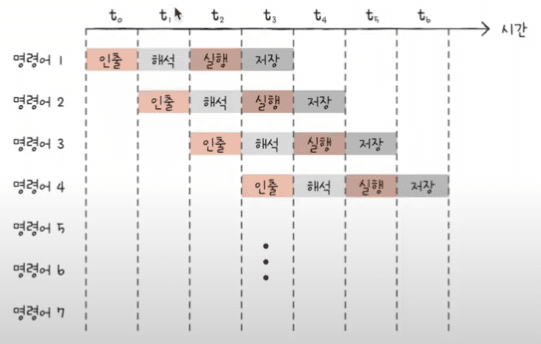

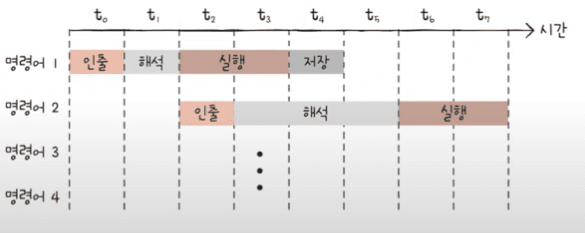

클럭 단위로 나누어보는 명령어 처리 과정

1. 명령어 인출 (Instruction Fetch)
2. 명령어 해석 (Instruction Decode)
3. 명령어 실행 (Execute Instruction)
4. 결과 저장 (Write Back)

• 이 단계가 정답은 아니다.
• 전공서에 따라 명령어 인출 👉🏻 명령어 실행 또는 명령어 인출 👉🏻 명령어 해석 👉🏻 명령어 실행 👉🏻 메모리 접근 👉🏻 결과 저장으로 나누기도 한다.

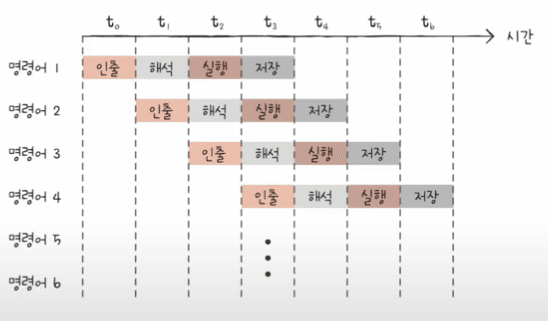

• 같은 단계가 겹치지만 않는다면 CPU는 각 단계를 동시에 실행할 수 있다
• 효율적이다.

• 공장 생산 라인과 같이 명령어들을 명령어 파이프라인에 넣고 동시에 처리하는 기법을 명령어 파이프라이닝(instruction pipelining) 이라고 한다.
• 높은 성능을 가져오지만, 특정 상황에서는 성능 향상에 실패하는 경우를 파이프라인 위험(pipeline hazard)이라 부른다.

파이프라인 위험 종류

1. 데이터 위험
2. 제어 위험
3. 구조적 위험

데이터 위험

• 명령어 간 '데이터 의존성'에 의해 발생한다.
• 모든 명령어를 동시에 처리할 수 없다.
• 예를 들어, A명령어를 수행 한 후, B 명령어를 수행해야하는 경우.
  • 이를 무시하고 동시에 실행하려하면 파이프라인이 제대로 작동하지 않는다.

제어 위험

• 분기 등으로 인한 '프로그램 카운터의 갑작스러운 변화'에 의해 발생한다.
• 프로그램 카운터는 '현재 실행 중인 명령어의 다음 주소'로 갱신된다.
• But, 프로그램 실행 흐름이 바뀌어 명령어가 실행되면서 프로그램 카운터 값에 갑작스러운 변화가 생긴다면 명령어 파이프라인에 미리 가지고 와서 처리 중이었던 명령어는 아무쓸모가 없어진다.
• 이를 위해 사용하는 기술 중 하나가 분기 예측(branch prediction)이라한다.

구조적 위험

• 명령어들을 겹쳐 실행하ㅏ는 과정에서 서로 다른 명령어가 동시에 ALU, 레지스터 등과 같은 CPU부품을 사용하려고 할 때 발생된다.
• 자원 위험(resource hazard)이라 부른다.

슈퍼스칼라

• CPU 내부에 여러 개의 명령어 파이프라인을 포함한 구조
• 슈퍼스칼라 명령어 처리가 가능한 CPU를 슈퍼스칼라 프로세서 또는 퍼스칼라 CPU라고 한다.
• 한 번에 여러 명령어를 인출하고, 해석하고, 실행할 수 있기에 슈퍼스칼라 구조를 사용할 수 있다.
• 반드시 파이프라인 개수에 비례하여 빨라지지 않는다.
• 여러 개의 파이프라인을 이용하면 하나의 파이프라인을 사용할 때보다 데이터 위험, 제어위험, 자원위험을 피하기가 더욱 까다롭기 때문에 고도로 설계되어야한다.

비순차적 명령어 처리

• OoOE로 줄여 불린다.
• 명령어들을 순차적으로 실행하지 않는 기법으로 명령어의 합법적인 새치기라고 볼 수 있다.
• 명령어를 순차적으로만 실행하지 않고 순서를 바꿔 실행해도 무방한 명령어를 먼저 실행하여 멸영어 파이프라인이 멈추는 것을 방지하는 기법

❗️

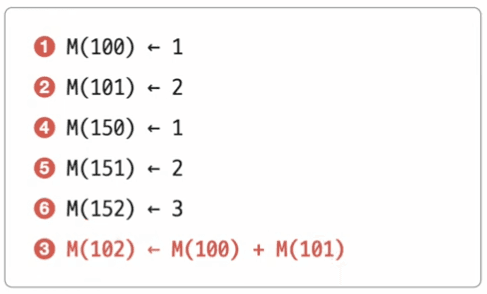

• 3번은 1번이과 바꿀 수 없다.
• 4번과 5번은 순서를 바꾸어도 실행된다.

03. CISC와 RISC

명령어 집합

• CPU가 이해할 수 있는 명령어들의 모음을 명령어 집합(instruction set) 또는 명령어 집합 구조(ISA : Instruction Set Architecture)
• 즉, CPU마다 ISA가 다를 수 있다.
• '구조'라는 단어가 붙은 이유는 CPU가 어떤 명령어를 이해하는지에 따라 컴퓨터 구조 및 설계 방식이 달라지기 때문이다.
• ISA가 다르다는 건 CPU가 이해할 수 있는 명령어가 다르다는 뜻이므로 명령어가 달라지면 어셈블리어도 달라진다.
• 즉, 같은 소스 코드로 만들어진 같은 프로그램이라도 ISA가 다르면 CPU가 이해할 수 있는 명령어와 어셈블리어도 달라진다는 것이다.

ISA는 CPU의 언어이자 하드웨어가 소프트웨어를 어떻게 이해할지에 대한 약속

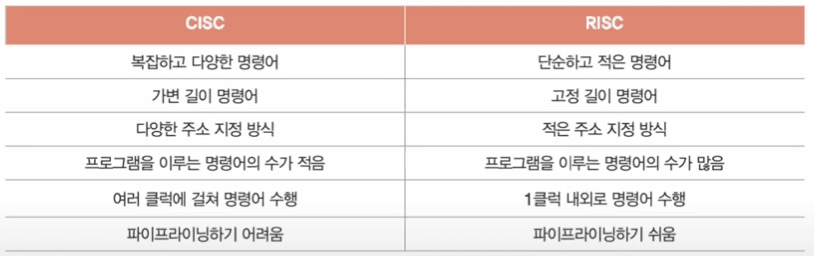

CISC

• Complex Instruction Set Computer의 약자이다.
• 복잡한 명령어 집합을 활용하는 컴퓨터(CPU), 복잡하고 다양한 명령어들을 활용하는 CPU 설계 방식
• 다양하고 강력한 기능의 명령어 집합을 활용하기 때문에 명령어의 형태와 크기가 다양한 가변 길이 명령어를 활용한다.
  • 상대적으로 적은 수의 명령어로도 프로그램을 실행할 수 있다는 것을 의미한다.
  • 프로그램을 실행하는 명령어 수가 적다는 말은 '컴파일된 프로그램의 크기가 작다'는 것을 의마한다.
  • 같은 소스 코드를 컴파일해도 CPU마다 생성되는 실행파일의 크기가 다를 수 있다는 것이다.

장점

• '적은 수의 명령어만으로도 프로그램을 동작시킬 수 있다는'점이 메모리 공간을 절약한다.

단점

• 활용하는 명령어가 워낙 복잡하고 다양한 기능을 제공하는 탓에 명령어의 크기와 실행되기까지의 시간이 일정하지 않다.
• 복잡한 명령어 하나를 실행하는데에 여러 클럭 주기가 필요하다.
• 명령어의 규격화가 어려워 파이프라인이 효율적으로 명령어를 처리할 수 없다.
• 대다수의 복잡한 명령어는 사용빈도가 낮다.

RISC

• Reduced Instruction set Computer의 약자이다.
• CISC에 비해 명령어 종류가 적다.
• 짧고 규격화된 명령어, 되도록 1클럭 내외로 실행되는 명령어를 지향한다.
• 고정 길이 명령어를 활용한다.
• 파이프라이닝에 최적화되어 있다.
• 메모리에 직접 접근하는 명령어를 load, store 두 개로 제한할 만큼 메모리 접근을 단순화하고 최소화를 추구한다.
  • RISC를 load-store구조라 부르기도 한다.
• 메모리 접근을 단순화, 최소화 하는 대신에 레지스터를 적극 활용한다.
  • 레지스터를 이용하는 연산이 많고, 일반적인 경우보다 범용 레지스터 개수도 더 많다.
  • 명령어 개수가 CISC보다는 적기 때문에 CISC보다는 많은 명령으로 프로그램을 작동 시킨다.
