메모리와 캐시 메모리
- 메모리라는 용어 대신
RAM이라는 용어를 사용
01. RAM의 특징과 종류
RAM의 특징
- 휘발성 저장 장치 (
volatile memory)- 전원을 끄면
RAM에 저장된 명령어와 데이터가 모두 날아간다
- 전원을 끄면
- 비휘발성 저장 장치 (
non-volatile memory)- 전원이 꺼져도 저장된 내용이 유지되는 장치
- 하드디스크,
SSD,CO-ROM,USB CPU는 보조기억장치에 직접 접근하지 못한다.
보조기억장치인 비휘발성 저장 장치에는 '보관할 대상'을 저장
>RAM인 휘발성 저장 장치에는 '실행할 대상'을 저장

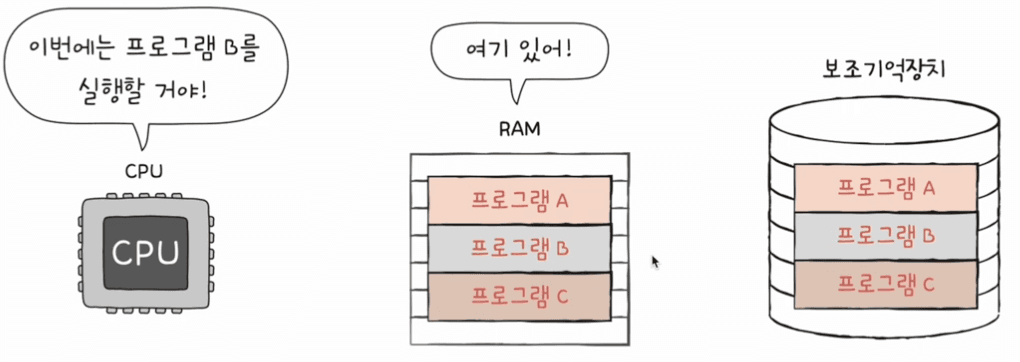

CPU가 실행하고 싶은 프로그램이 보조기억장치에 있다면,RAM으로 복사하여 저장한 뒤 실행한다.
RAM의 용량과 성능
RAM용량이 적다면 ?

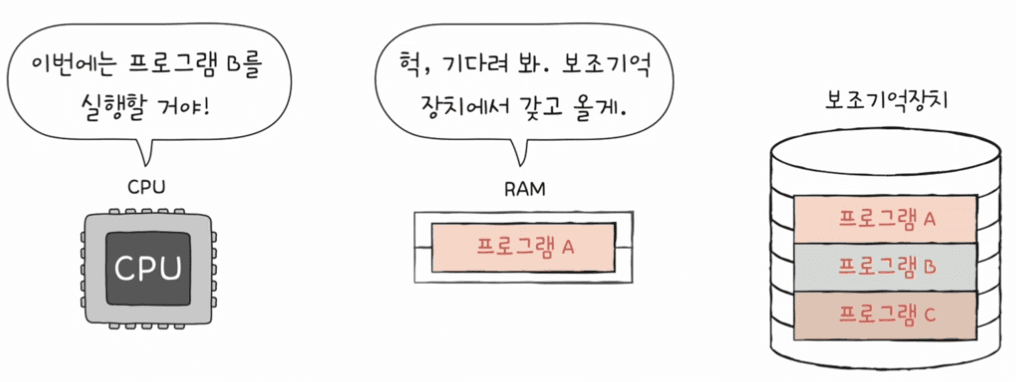

RAM용량이 프로그램 A, B, C 중 하나만 저장할 수 있을 만큼 작다면,CPU가 프로그램A를 실행하고 싶을 때는 보조기억장치에서 프로그램A를RAM으로 가져오고,B를 실행하고 싶을 때는B를RAM으로,C를 실행하고 싶을 때는C를RAM으로 가져와야한다.
RAM용량이 충분히 크다면 보조기억장치에서 많은 데이터를 가져와 미리RAM에 저장한다.- 많은 프로그램을 동시에 실행하는데 유리하다.
- 책이 꽂혀 있는 책장 : 보조기억장치
- 책을 읽을 수 있는 책상 :
RAM
RAM용량이 커지면 프로그램 실행 속도가 어느 정도 증가하는 것도 맞지만,
용량이 필요 이상으로 커졌을 때 속도가 그에 비례하여 증가하지는 않는다.
RAM의 종류

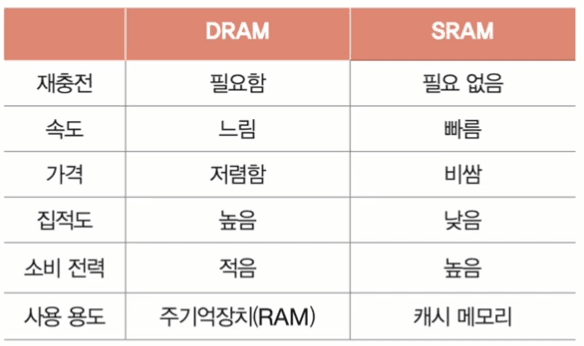

DRAM (Dynamic RAM)
Dynamic: 동적의- 저장된 데이터가 동적으로 변하는(사라지는)
RAM - 즉, 시간이 지나면 저장된 데이터가 점차 사라진다.
- 데이터의 소멸을 막기 위해 일정 주기로 데이터를 재활성화(다시 저장)해야 한다.
- 소배 전력이 비교적 낮고, 저렴하고, 집적도가 높기 때문에 대용량으로 설계하기 용이하다.
직접도가 높다 : '더 작고 빽빽하게 만들 수 있다.'
SRAM (Static RAM)
Static: 정적의- 저장된 데이터가 변하지 않는
RAM - 시간이 지나도 저장된 데이터가 사라지지 않는다.
- 주기적으로 데이터를 재활성화할 필요가 없다.
DRAM보다 속도가 더 빠르다.
SRAM가 비휘발성 메모리는 아닌 이유는, 전원이 공급되지 않으면 저장된 내용이 날아간다.
- 메모리가 아닌 '대용량으로 만들어질 필요는 없지만 속도가 빨라야 하는 저장 장치'인 즉, 캐시 메모리에서 사용된다.
SDRAM
Synchronous Dynamic RAM- 클럭에 맞춰 동작하며 클럭마다
CPU와 정보를 주고 받을 수 있는DRAM
DDR SDRAM
Double Data Rate SDRAM- 최근 가장 흔히 사용되는
RAM - 대역폭을 넓혀 속도를 빠르게 만든
SDRAM( 대역폭(data rate) : 데이터를 주고받는 길의 너비 ) - 자동차 도로와 같이 생각하면된다.
- 두 배의 대역폭으로 한클럭당 두 번씩
CPU와 데이터를 주고 받을 수 있고, 전송 속도도 두 배가량 빠르다. SDR SDRAM(Single Data Rate SDRAM)이라 부르기도 한다.
DDR2 SDRAM은DDR SDRAM보다 대역폭이 두 배 넓은SDRAM- 즉,
DDR2 SDRAM은 1차선이 2차선으로, 너비가 네 배 넓은 도로와 같다.DDR3 SDRAM은DDR2 SDRAM보다 대역폭이 두 배 넓다.SDR SDRAM보다는 대역폭이 여덟 배 넓은SDRAM이다.- 최근에 흥히 사용하는 메모리는
DDR4 SDRAM으로,SDR SDRAM보다 16배 넓은 대역폭을 가진다.
02. 메모리의 주소 공간
- 주소에는 두 종류가 있다.
- 물리 주소 : 메모리 하드웨어가 사용하는 주소
- 논리 주소 :
CPU와 실행 중인 프로그램이 사용하는 주소

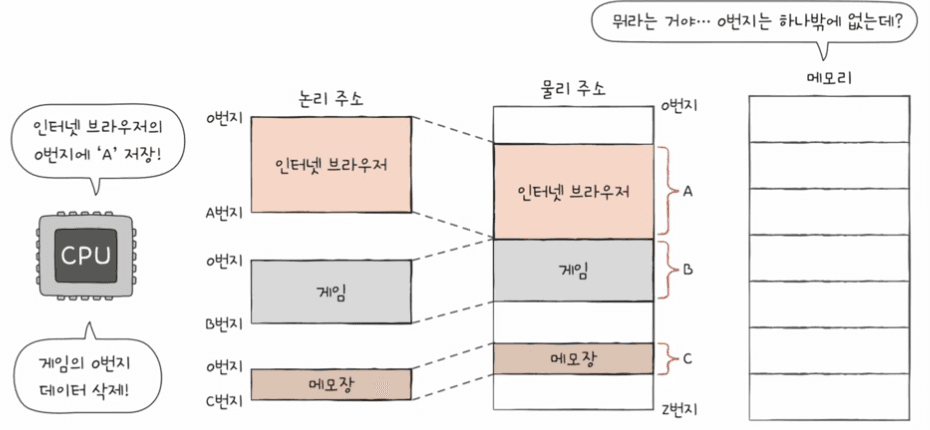

물리 주소와 논리 주소
- 현재 메모리 몇 번지에 무엇이 저장되는지 알 수 없다.
- 메모리에 저장된 정보는 시시각각 변하기 때문이다.
- 메모리에 새롭게 실행되는 프로그램이 시시때때로 적재되고, 실행이 끝난 프로그램은 삭제된다.
- 같은 프로그램을 실행하더라도 실행할 때마다 적재되는 주소가 달라 질 수 있다.
- 논리 주소
- 메모장, 게임, 인터넷부라우저같이 적재되어 있는 프로그램
- 프로그램마다 같은 논리 주소가 얼마든지 있고,
CPU는 이 논리 주소를 받아들이고, 해석하고, 연산한다.
논리 주소와 물리 주소 간에 어떠한 변환도 이루어지지 않는다면
CPU와 메모리는 서로 이해할 수 없는 주소 체계를 가지고, 각자 다른 이야기만 할 뿐 상호작용을 할 수 없다.
논리 주소를 물리 주소로 변환

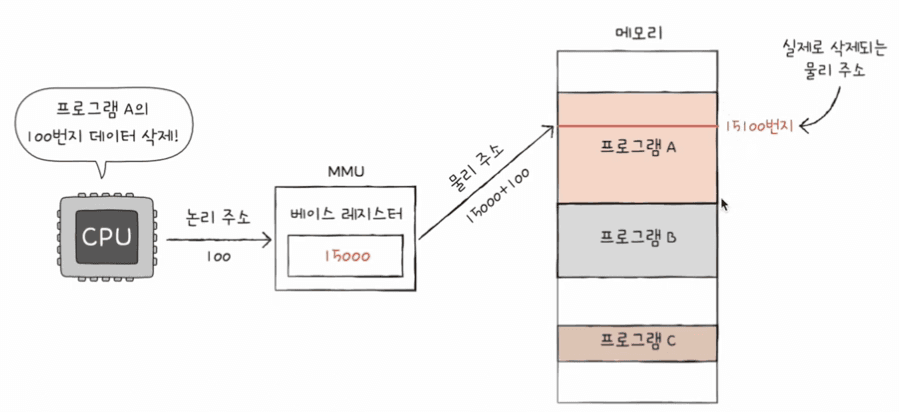

CPU와 주소 버스 사이에 위치한 **메모리 관리 장치(MMU : Memory Management Unit)**라는 하드웨어에 의해 수행된다.MMU는CPU가 발생시킨 논리 주소에 베이스 레지스터(프로그램의 기준주소) 값을 더하여 논리 주소를 물리 주소로 변환한다.
- 베이스 레지스터
- 프로그램의 가작 작은 물리 주소
- 즉, 프로그램의 첫 물리 주소를 저장하는 셈이다.
- 논리 주소
- 프로그램의 시작점으로부터 떨어진 거리인 셈이다.
메모리 보호 기법
- 프로그램 명령어에서 명령하는 명령들은 프로그램의 논리 주소 영역을 벗어났기 때문에 실행되면안된다.
- 예를 들어 삭제하라는 명령어를 실행한다면, 관계도 없는 프로그램을 삭제할 것이다.
💡 다른 프로그램의 영역을 침범할 수 있는 명령어는 위험하기 때문에 논리 주소 범위를 벗어나는 명령어 실행을 방지하고 실행 중인 프로그램이 다른 프로그램에 영향을 받지 않도록 보호할 방법이 필요하다.
이를 한계 레지스터(limit register)라고 한다.

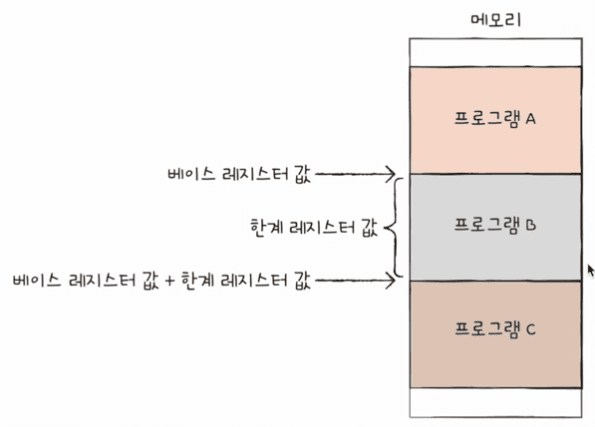

한계 레지스터
- 베이스 레지스터가 실행 중인 프로그램의 가장 작은 물리 주소를 저장한다면, 논리주소의 최대 크기를 저장한다.

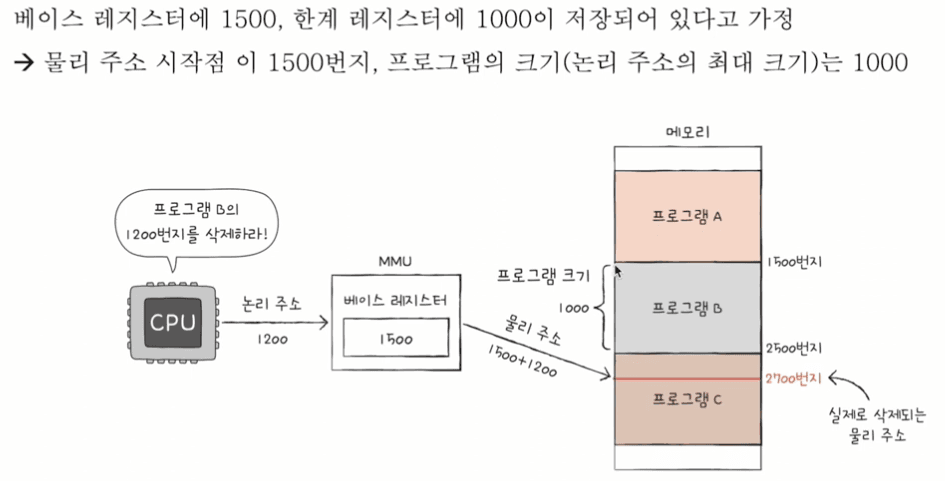

- 즉, 프로그램의 물리 주소 범위는 베이스 레지스터 값 이상, 베이스 레지스터 값 + 한계 레지스터 값 미만이 된다.
CPU가 접근하려는 논리 주소는 한계 레지스터가 저장한 값보다 커서는 안된다.- 왜 ? 👉🏻 한계 레지스터보다 높은 주소 값에 접근하는 것은 곧 프로그램의 범위에 벗어난 메모리 공간에 접근하는 것과 같기 때문이다.

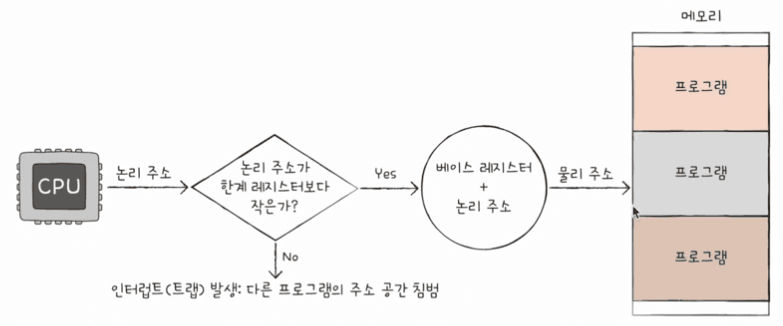

CPU는 메모리에 접근하기 전에 접근하고자 하는 논리주소가 한계 레지스터보다 작은지를 항상 검사한다.- 만약,
CPU가 한계 레지스터보다 높은 논리 주소에 접근하려고 하면 인터럽트(트랩)를 발생시켜 실행을 중단한다.
이런 방식으로,
실행 중인 프로그램의 독립적인 실행 공간을 확보하고 하나의 프로그램이 다른 프로그램을 침범하지 못하게 보호할 수 있다.
03. 캐시 메모리
CPU가 메모리에 접근하는 시간은CPU의 연산 속도보다 느리다.- 이를 위한 저장 장치가 캐시 메모리이다.
저장 장치 계층 구조
'빠른 저장 장치'와 '용량이 큰 저장 장치'는 양립하기 어렵다.
CPU와 가까운 저장 장치는 빠르고, 멀리 있는 저장 장치는 느리다.- 속도가 빠른 저장 장치는 저장 욜양이 작고, 가격이 비싸다.
- 낮은 가격대의 대용량 저장 장치를 원한다면, 느린 속도는 감수해야한다.
- 빠른 메모리를 원한다면 작은 용량과 비싼 가격은 감수해야 한다.

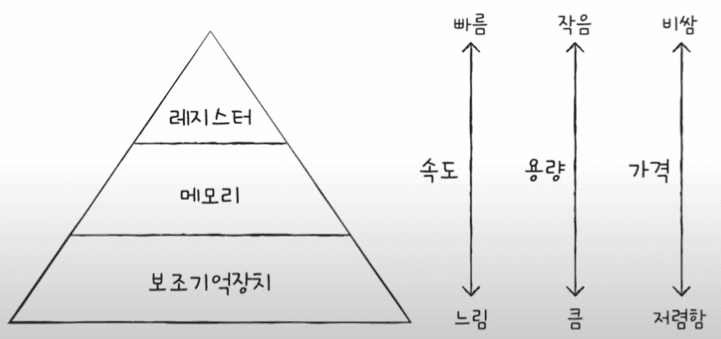

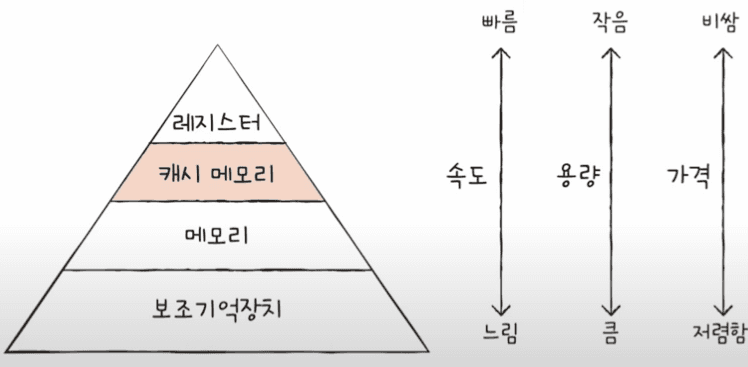

저장 장치 계층 구조 (
memory hierarchy)
컴퓨터가 사용하는 저장 장치들은 'CPU에 얼마나 가까운가'를 기준으로 계층적으로 나타낸 구조
- 위 계층으로 올라갈수록
CPU와 가깝고 용량은 작지만 빠른 저장 장치, 가격 비쌈 - 아래 계층으로 내려갈수록
CPU와 멀고 용량은 크지만 느린 저장 장치, 가격 저렴

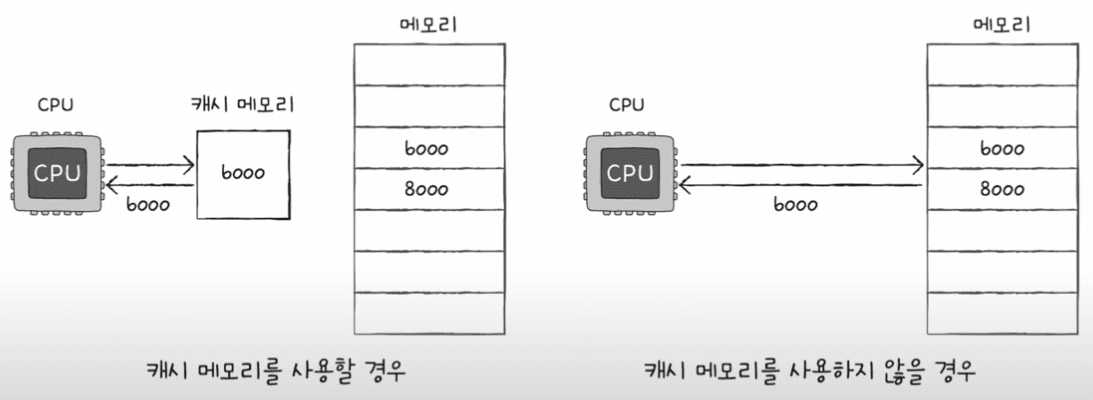

캐시 메모리
CPU아 메모리 사이에 위치하고, 레지스터보다 용량이 크고 메모리보다 빠른SRAM기반의 저장장치이다.CPU의 연산 속도와 메모리 접근 속도의 차이를 조금이나마 줄일 수 있다.
ex)
- 메모리 : 물건은 많지만 집과는 멀리 떨어져 있어 왕복이 오래 걸리는 대형마트
- 캐시 메모리 : 물건이 많지는 않아도 집과 가까이 있는 편의점

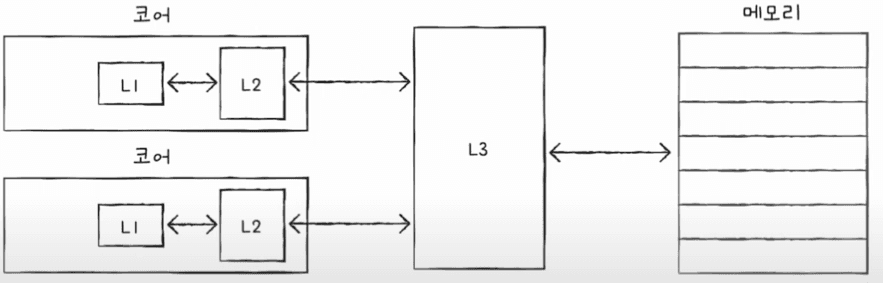

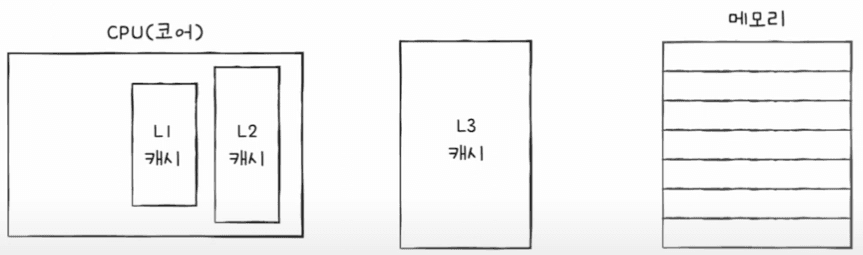

L1 (level 1): 코어와 가까운 캐시 메모리L2 (level 2): 그 다음 가까운 캐시 메모리L3 (level 3): 그 다음 가까운 캐시 메모리
- 캐시 메모리 용량 :
L1👉🏻L2👉🏻L3으로 커짐 - 속도 :
L3👉🏻L2👉🏻L1으로 빨라짐 - 가격 :
L3👉🏻L2👉🏻L1으로 비싸짐
- 멀티 코어 프로세서
L1,L2캐시는 코어마다 고유한 캐시 메모리에 할당L3캐시는 여러 코어가 공유하는 형태로 사용- 명령어만 저장하는
L1, 데이터만 저장하는L1으로L1을 분리하는데 이 캐시는 분리형 캐시라고 부른다.
참조 지역성 원리

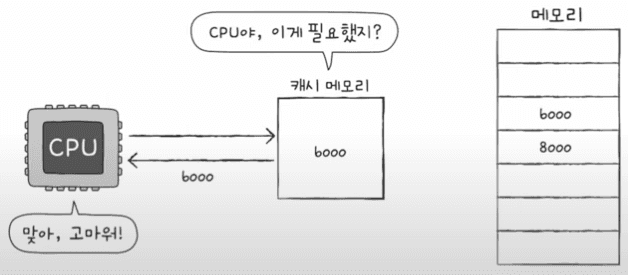

캐시 히트
- 보조기억장치는 전원이 꺼져도 기억할 대상을 저장
- 메모리는 실행 중인 대상을 저장한다면 캐시 메모리는
CPU가 사용할 법한 대상을 예측하여 저장 - 이때, 자주 사용될 것으로 예측한 데이터가 실제로 들어맞아 캐시 메모리 내 데이터가
CPU에서 활용할 경우를 캐시 히트라고 한다.

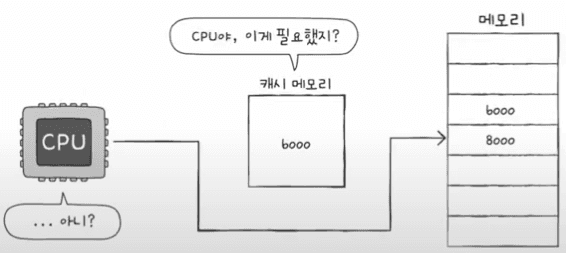

캐시 미스
- 예측이 틀려 메모리에서 필요한 데이터를 직접 가져와야 하는 경우
CPU가 필요한 데이터를 메모리에서 직접 가져와야 하기 때문에 캐시 메모리를 활용할 수 없어 짐으로 성능이 하락된다.
캐시 적중률
- 캐시가 히트되는 비율
- 캐시 적중률이 높으면
CPU의 메모리 접근 횟수를 줄일 수 있다.
❗️ 캐시 히트 횟수 / (캐시 히트 횟수 + 캐시 미스 횟수)
참조 지역성의 원리란 ?
CPU가 메모리에 접근할 때의 주된경향을 바탕으로 만들어진 원리
CPU는 최근에 접근했던 메모리 공간에 다시 접근하려는 경향이 있다.CPU는 접근한 메모리 공간 근처를 접근하려는 경향이 있다.
첫 번째 경향
CPU는 변수가 저장된 메모리 공간을 언제든 다시 참조할 수 있다.- 변수에 저장된 값은 일반적으로 한 번만 사용되지 않고 프로그램이 실행되는 동안 여러 번 사용된다.
- 즉,
CPU는 최근 접근했던 (변수가 저장된) 메모리 공간을 여러 번 다시 접근할 수 있다. - 이를 시간 지역성이라 부른다.
두 번째 경향
CPU가 워드 프로세서 프로그램을 실행할 적에는 워드 프로세서 프로그램이 모여 있는 공간 근처를 집중적으로 접근한다.- 사용자가 입력을 할 적에는 입력 기능이 모여 있는 공간 근처를 집중적으로 접근한다.
- '접근한 메모리 공간 근처를 접근하려는 경향'을 공간 지역성이라고 한다.
- 캐시메모리는 참조 지역성의 원리를 입각해
CPU가 사용할 법한 데이터를 예측한다.
